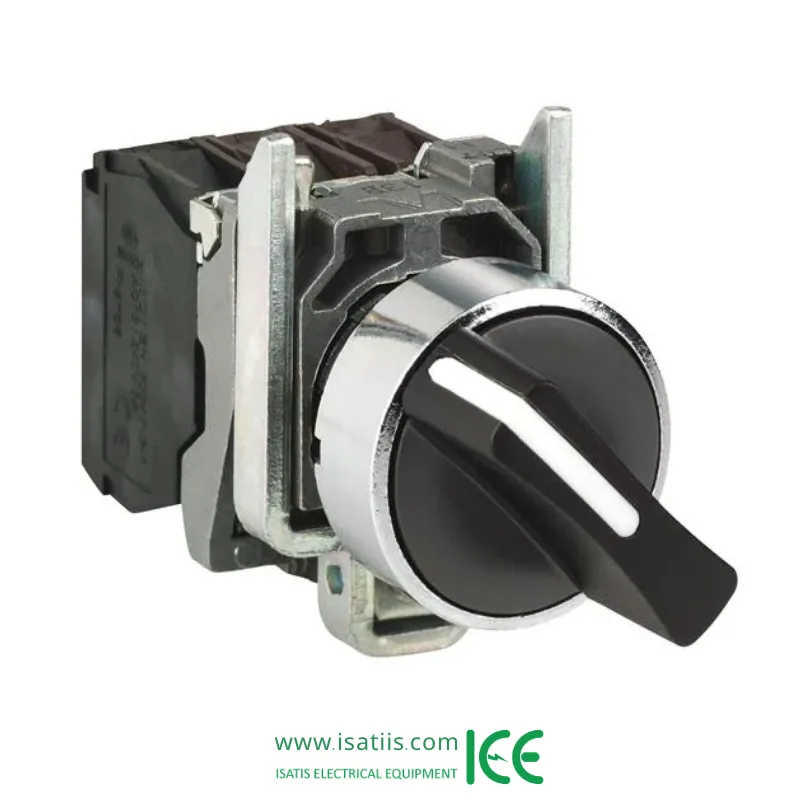

سلکتور سوئیچ سه حالته ماندگار 2NO اشنایدر مدل XB4BD33 یکی از تجهیزات فرمان سری Harmony XB4 شرکت اشنایدر الکتریک است که برای انتخاب سه وضعیت مختلف در مدارهای کنترل صنعتی استفاده میشود. این کلید با مکانیزم ماندگار و دو کنتاکت باز (2NO)، امکان ارسال فرمانهای مجزا برای کنترل تجهیزات و فرآیندهای صنعتی را فراهم میکند.
XB4BD33 برای سیستمهایی طراحی شده است که اپراتور نیاز دارد بین سه حالت عملکردی مختلف انتخاب انجام دهد و وضعیت انتخابشده تا تغییر دستی بعدی حفظ شود.
این مدل با ساختار مقاوم صنعتی، در تابلوهای فرمان، ماشینآلات و سیستمهای اتوماسیون کاربرد گستردهای دارد.
معرفی سلکتور سوئیچ اشنایدر XB4BD33
سلکتور XB4BD33 یک کلید انتخابگر سه حالته از خانواده Harmony XB4 اشنایدر است که برای کنترل وضعیتهای مختلف یک مدار فرمان استفاده میشود.
مکانیزم ماندگار این مدل باعث میشود پس از چرخاندن کلید، وضعیت انتخابشده ثابت باقی بماند و تنها با تغییر دستی اپراتور، حالت آن تغییر کند.
وجود دو کنتاکت باز، امکان استفاده از این سلکتور در مدارهایی با نیاز به دو خروجی فرمان را فراهم میکند.
مشخصات فنی سلکتور سوئیچ اشنایدر XB4BD33
- برند: اشنایدر الکتریک (Schneider Electric)
- سری محصول: Harmony XB4
- مدل: XB4BD33
- نوع تجهیز: سلکتور سوئیچ صنعتی
- تعداد حالت: سه حالته
- نوع عملکرد: ماندگار (Maintained)
- تعداد کنتاکت: 2NO
- کاربرد: مدارهای فرمان و کنترل صنعتی
نحوه عملکرد سلکتور سوئیچ XB4BD33
اپراتور با چرخاندن سلکتور، یکی از سه وضعیت تعریفشده را انتخاب میکند و مکانیزم داخلی کلید وضعیت انتخابشده را حفظ میکند.
کنتاکتهای داخلی بر اساس موقعیت انتخابی تغییر حالت داده و فرمان لازم را به مدار کنترل ارسال میکنند.
این عملکرد برای انتخاب حالتهای مختلف مانند دستی، اتوماتیک یا توقف در سیستمهای صنعتی بسیار کاربردی است.
کاربردهای سلکتور سوئیچ اشنایدر XB4BD33
این مدل در مدارهایی که نیاز به انتخاب چند وضعیت عملکردی دارند، مورد استفاده قرار میگیرد.
- تابلوهای کنترل ماشینآلات
- سیستمهای اتوماسیون صنعتی
- مدارهای انتخاب حالت کاری
- تابلوهای فرمان موتور
- خطوط تولید کارخانهها
- تجهیزات صنعتی چندحالته
مزایای استفاده از سلکتور سوئیچ اشنایدر XB4BD33
این سلکتور امکان کنترل ساده و مطمئن تجهیزات صنعتی را از طریق انتخاب دستی وضعیت فراهم میکند.
از مزایای XB4BD33 میتوان به سه حالت عملکردی، مکانیزم ماندگار، دو کنتاکت باز، دوام مکانیکی بالا، نصب آسان، طراحی صنعتی مقاوم و سازگاری با سری Harmony اشنایدر اشاره کرد.
تفاوت XB4BD33 با XB4BD21
تفاوت اصلی این دو مدل در تعداد حالتها و کنتاکتها است. XB4BD33 دارای سه حالت انتخابی و دو کنتاکت باز (2NO) است، در حالی که XB4BD21 دارای دو حالت و یک کنتاکت باز (1NO) است.
مدل XB4BD33 برای مدارهایی که نیاز به انتخاب چند وضعیت و ارسال فرمانهای بیشتری دارند، مناسبتر است.
نکات مهم هنگام خرید سلکتور سوئیچ اشنایدر XB4BD33
پیش از خرید باید تعداد وضعیتهای مورد نیاز، نوع عملکرد سلکتور، تعداد کنتاکتها و نوع مدار فرمان بررسی شود.
انتخاب صحیح سلکتور باعث عملکرد دقیقتر سیستم کنترل و جلوگیری از خطاهای فرمان خواهد شد.
پرسشهای متداول درباره سلکتور سوئیچ اشنایدر XB4BD33
سلکتور XB4BD33 چند وضعیت دارد؟
این مدل دارای سه حالت انتخابی است.
آیا XB4BD33 پس از چرخاندن ثابت میماند؟
بله، مکانیزم آن ماندگار است و تا تغییر دستی در همان وضعیت باقی میماند.
کنتاکت 2NO در XB4BD33 چه کاربردی دارد؟
دو کنتاکت نرمال باز امکان ارسال دو فرمان مستقل یا استفاده در مدارهای کنترلی مختلف را فراهم میکنند.
این مدل بیشتر در چه سیستمهایی استفاده میشود؟
در تابلوهای فرمان صنعتی، ماشینآلات و سیستمهای اتوماسیون کاربرد دارد.
