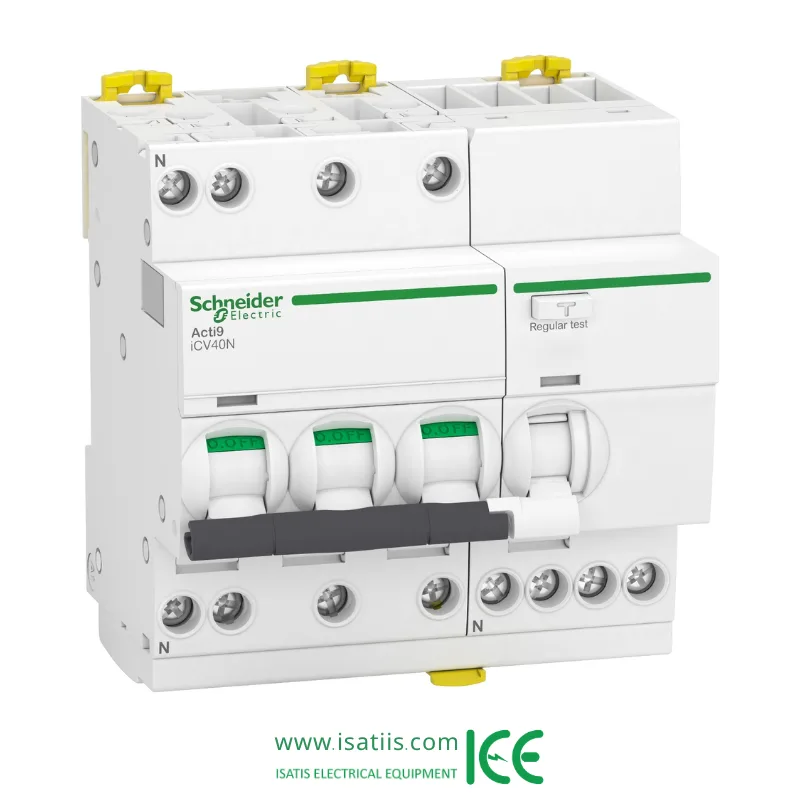

محافظ جان ترکیبی اشنایدر 16 آمپر سه فاز 30 میلی آمپر قدرت قطع 6kA A9DE3716 یک تجهیز حفاظتی پیشرفته از سری Acti9 اشنایدر الکتریک است که برای حفاظت همزمان مدارهای سه فاز در برابر جریان نشتی، اضافه بار و اتصال کوتاه طراحی شده است. این محصول با ترکیب چند عملکرد حفاظتی در یک ساختار واحد، راهکاری مناسب برای افزایش ایمنی، کاهش فضای تابلو و بهبود عملکرد سیستمهای الکتریکی ارائه میدهد.
محافظ جان ترکیبی اشنایدر A9DE3716 با جریان نامی 16 آمپر، حساسیت 30 میلی آمپر و قدرت قطع 6kA، برای مدارهای سه فاز با جریان متوسط طراحی شده است. این تجهیز با تشخیص سریع شرایط غیرعادی، از افراد، تجهیزات الکتریکی و سیمکشی مدار در برابر خطاهای احتمالی محافظت میکند.
ساختار مدولار، کیفیت ساخت بالا، نصب آسان روی ریل DIN و عملکرد قابل اعتماد باعث شده است محافظ جان ترکیبی اشنایدر 16 آمپر سه فاز A9DE3716 در تابلوهای برق صنعتی، تجاری و پروژههایی که نیاز به حفاظت مستقل مدار دارند، مورد استفاده قرار گیرد.
معرفی محافظ جان ترکیبی اشنایدر 16 آمپر سه فاز A9DE3716
محافظ جان ترکیبی اشنایدر 16 آمپر سه فاز 30 میلی آمپر مدل A9DE3716 یک تجهیز RCBO است که عملکرد کلید محافظ جان و کلید مینیاتوری را در یک محصول ترکیب کرده است. این تجهیز برای ایجاد حفاظت کاملتر در مدارهای سه فاز مورد استفاده قرار میگیرد.
در مدارهای الکتریکی، خطاهایی مانند نشتی جریان، اضافه بار و اتصال کوتاه میتوانند باعث آسیب به تجهیزات، افزایش هزینههای تعمیرات و ایجاد خطرات ایمنی شوند. استفاده از یک تجهیز ترکیبی مانند A9DE3716 باعث میشود این مشکلات سریعتر شناسایی و کنترل شوند.
این مدل با جریان نامی 16 آمپر برای مدارهایی طراحی شده است که نیاز به حفاظت متوسط دارند. حساسیت 30 میلی آمپر آن امکان تشخیص جریانهای نشتی پایین را فراهم میکند و باعث افزایش ایمنی کاربران میشود.
قدرت قطع 6kA نیز نشاندهنده توانایی این تجهیز در قطع جریانهای خطای مشخص و حفظ عملکرد مطمئن سیستم حفاظتی است.
مزایای استفاده از محافظ جان ترکیبی اشنایدر A9DE3716
محافظ جان ترکیبی اشنایدر A9DE3716 با حذف نیاز به نصب جداگانه چند تجهیز، باعث سادهتر شدن طراحی تابلو برق و افزایش بهرهوری سیستم میشود.
این محصول برای مدارهایی که نیاز به حفاظت اختصاصی دارند بسیار کاربردی است، زیرا در صورت ایجاد خطا، تنها همان بخش از مدار قطع شده و سایر قسمتهای شبکه فعال باقی میمانند.
- ترکیب حفاظت نشتی جریان و حفاظت اضافه جریان
- مناسب برای شبکههای سه فاز
- جریان نامی 16 آمپر
- حساسیت جریان نشتی 30 میلی آمپر
- قدرت قطع 6kA
- حفاظت در برابر اضافه بار
- حفاظت در برابر اتصال کوتاه
- کاهش فضای اشغالشده در تابلو برق
جزئیات فنی محافظ جان ترکیبی اشنایدر 16 آمپر سه فاز A9DE3716
- برند: اشنایدر الکتریک (Schneider Electric)
- سری محصول: Acti9
- مدل: A9DE3716
- نوع تجهیز: محافظ جان ترکیبی RCBO
- جریان نامی: 16 آمپر
- نوع شبکه: سه فاز
- تعداد پل: چهار پل
- حساسیت جریان نشتی: 30 میلی آمپر
- قدرت قطع: 6kA
- نوع حفاظت: جریان نشتی، اضافه بار و اتصال کوتاه
- روش نصب: ریل DIN
نحوه عملکرد محافظ جان ترکیبی اشنایدر A9DE3716
محافظ جان ترکیبی اشنایدر A9DE3716 با بررسی همزمان پارامترهای حفاظتی مدار، شرایط کاری سیستم را کنترل میکند. بخش محافظ جان، اختلاف جریان میان مسیرهای مدار را اندازهگیری کرده و در صورت ایجاد نشتی، فرمان قطع را صادر میکند.
در شرایطی مانند آسیب عایق کابلها، تماس تجهیزات با زمین یا ایجاد مسیر غیرمجاز عبور جریان، تعادل جریان در مدار تغییر میکند. این تغییر توسط تجهیز تشخیص داده شده و مدار قطع میشود.
همچنین بخش حفاظت اضافه جریان، میزان عبور جریان را کنترل میکند. اگر جریان از مقدار نامی 16 آمپر عبور کند یا اتصال کوتاه ایجاد شود، سیستم حفاظتی وارد عمل خواهد شد.
ترکیب این عملکردها باعث میشود A9DE3716 بتواند حفاظت جامعی برای مدارهای سه فاز فراهم کند.
کاربردهای محافظ جان ترکیبی اشنایدر A9DE3716
محافظ جان ترکیبی اشنایدر 16 آمپر سه فاز A9DE3716 در تابلوهای برق صنعتی، تجهیزات اتوماسیون، ماشینآلات سبک، کارگاهها و سیستمهای توزیع برق سه فاز مورد استفاده قرار میگیرد.
این محصول برای مدارهایی که نیاز به حفاظت مستقل و کنترل دقیق خطا دارند، انتخاب مناسبی است.
در محیطهای صنعتی، استفاده از RCBO باعث کاهش زمان تشخیص خطا، افزایش ایمنی کارکنان و جلوگیری از آسیب گسترده به تجهیزات میشود.
تفاوت A9DE3716 با مدل A9D31716
هر دو مدل در دسته محافظ جانهای ترکیبی سه فاز با جریان 16 آمپر و حساسیت 30 میلی آمپر قرار میگیرند. تفاوت اصلی آنها مربوط به سری ساخت و کد فنی محصول است که بر اساس دستهبندی محصولات اشنایدر مشخص میشود.
انتخاب مدل مناسب باید بر اساس مشخصات فنی پروژه، سازگاری با سیستم موجود و نیازهای حفاظتی انجام شود.
اهمیت استفاده از محافظ جان ترکیبی در سیستمهای سه فاز
در شبکههای سه فاز، وجود تجهیزات حفاظتی مناسب اهمیت زیادی دارد، زیرا تعداد مصرفکنندهها و مسیرهای جریان بیشتر است. استفاده از محافظ جان ترکیبی باعث میشود چندین سطح حفاظت در یک تجهیز فراهم شود.
محافظ جان ترکیبی اشنایدر A9DE3716 با عملکرد چندگانه، راهکاری مناسب برای افزایش قابلیت اطمینان سیستمهای الکتریکی محسوب میشود.
نکات مهم هنگام خرید محافظ جان ترکیبی اشنایدر A9DE3716
هنگام خرید محافظ جان ترکیبی اشنایدر 16 آمپر سه فاز A9DE3716 باید مواردی مانند نوع شبکه، جریان مصرفی، سطح اتصال کوتاه، حساسیت نشتی و شرایط نصب بررسی شود.
انتخاب صحیح تجهیز حفاظتی باعث افزایش عمر تجهیزات، کاهش خرابیها و بهبود عملکرد سیستم برق خواهد شد.
پرسشهای متداول درباره محافظ جان ترکیبی اشنایدر A9DE3716
محافظ جان ترکیبی A9DE3716 چه حفاظتهایی ارائه میدهد؟
این مدل حفاظت در برابر جریان نشتی، اضافه بار و اتصال کوتاه را ارائه میدهد.
آیا A9DE3716 برای شبکه سه فاز مناسب است؟
بله، این محصول برای مدارهای سه فاز طراحی شده است.
جریان نامی این مدل چقدر است؟
این تجهیز دارای جریان نامی 16 آمپر است.
آیا استفاده از RCBO باعث کاهش فضای تابلو میشود؟
بله، زیرا چند عملکرد حفاظتی را در یک تجهیز ترکیب میکند.
قدرت قطع 6kA در این مدل چه کاربردی دارد؟
این مقدار نشاندهنده توانایی تجهیز در قطع جریانهای خطا تا سطح مشخصشده است.
