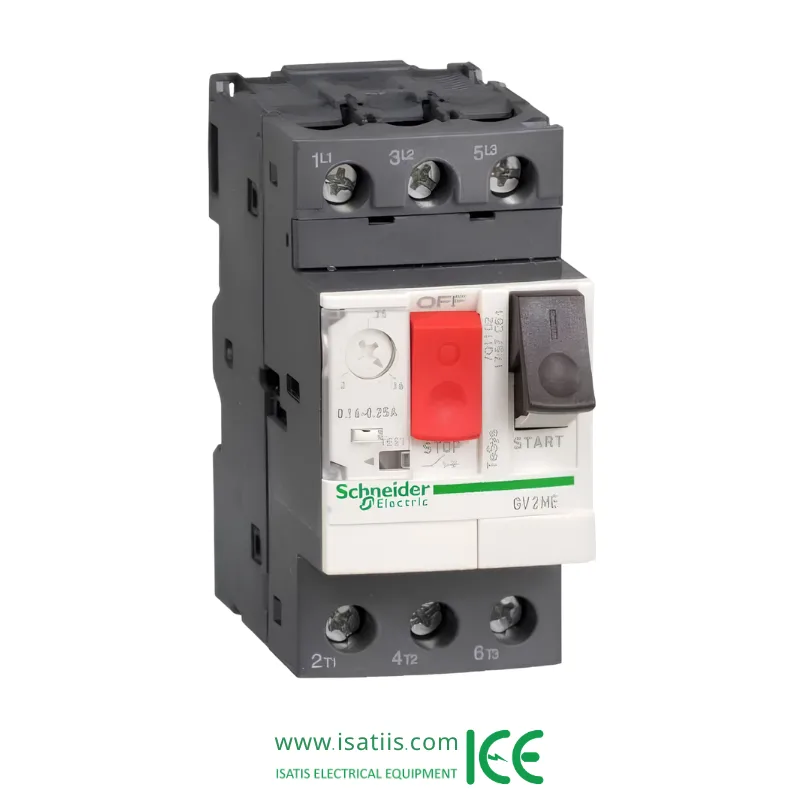

کلید حرارتی اشنایدر 0.16 تا 0.25 آمپر GV2ME02 یکی از مدلهای تخصصی سری GV2 برند اشنایدر الکتریک است که برای حفاظت موتورهای کوچک با جریان مصرفی پایین طراحی شده است.
این محصول با عملکرد ترکیبی حرارتی و مغناطیسی، امکان تشخیص شرایط غیرعادی مدار و قطع سریع جریانهای خطرناک را فراهم میکند.
کلید حرارتی اشنایدر GV2ME02 در تابلوهای برق صنعتی، تجهیزات اتوماسیون و ماشینآلاتی که نیاز به حفاظت دقیق موتور دارند، استفاده میشود.
رنج جریان پایین این مدل باعث شده است برای موتورهایی که با حساسیت بیشتری نیاز به کنترل جریان دارند، گزینهای مناسب و قابل اعتماد باشد.
معرفی کلید حرارتی اشنایدر GV2ME02 رنج 0.16 تا 0.25 آمپر
کلید حرارتی اشنایدر GV2ME02 رنج 0.16 تا 0.25 آمپر یکی از تجهیزات حفاظتی مدار قدرت است که برای جلوگیری از آسیب دیدن موتورهای الکتریکی در شرایط کاری نامناسب مورد استفاده قرار میگیرد. این محصول از خانواده TeSys GV2 شرکت Schneider Electric بوده و برای کاربردهای صنعتی با جریان پایین طراحی شده است.
موتورهای الکتریکی کوچک نیز مانند موتورهای بزرگ در معرض خطراتی مانند افزایش جریان، اضافهبار مکانیکی، گیرکردن شفت یا اتصال کوتاه قرار دارند. در چنین شرایطی، افزایش دما و جریان میتواند موجب آسیب به سیمپیچ موتور و کاهش طول عمر آن شود. کلید حرارتی اشنایدر GV2ME02 با کنترل جریان عبوری، از ایجاد این مشکلات جلوگیری میکند.
این مدل با محدوده تنظیم 0.16 تا 0.25 آمپر برای موتورهایی مناسب است که جریان کاری بسیار پایینی دارند. استفاده از یک تجهیز حفاظتی متناسب با جریان مصرفی موتور باعث میشود سیستم با دقت بیشتری کنترل شده و احتمال خرابی تجهیزات کاهش پیدا کند.
نحوه عملکرد کلید حرارتی اشنایدر GV2ME02
کلید حرارتی اشنایدر GV2ME02 از دو مکانیزم اصلی برای حفاظت مدار استفاده میکند. اولین بخش، حفاظت حرارتی است که توسط المان بیمتال انجام میشود. زمانی که موتور برای مدت مشخصی جریان بیشتری از مقدار تنظیمشده دریافت کند، افزایش حرارت باعث تغییر وضعیت بیمتال شده و فرمان قطع مدار صادر میشود.
این نوع حفاظت برای شرایطی مانند بار اضافی روی موتور، کاهش راندمان مکانیکی یا کارکرد طولانی در شرایط نامناسب بسیار مهم است. زیرا بسیاری از خرابیهای موتور به دلیل اضافهبارهای طولانیمدت اتفاق میافتند.
بخش دوم، حفاظت مغناطیسی است که برای مقابله با جریانهای بسیار شدید مانند اتصال کوتاه طراحی شده است. در این حالت، کلید حرارتی اشنایدر GV2ME02 در زمان بسیار کوتاه مدار را قطع میکند تا از آسیب جدی به تجهیزات جلوگیری شود.
ترکیب این دو عملکرد باعث شده است این محصول علاوه بر حفاظت اضافهبار، سطح ایمنی بالاتری نسبت به تجهیزات ساده قطع و وصل ایجاد کند.
مزایای استفاده از کلید حرارتی اشنایدر GV2ME02 رنج 0.16 تا 0.25 آمپر
یکی از مهمترین مزایای کلید حرارتی اشنایدر GV2ME02، امکان حفاظت دقیق موتورهایی با جریان مصرفی بسیار پایین است. بسیاری از تجهیزات صنعتی کوچک به دلیل حساسیت بالا، نیازمند تجهیزات حفاظتی با محدوده تنظیم دقیق هستند.
ابعاد مناسب این مدل باعث میشود در تابلوهای برق با فضای محدود نیز قابل استفاده باشد. این ویژگی برای ماشینآلات کوچک و سیستمهای اتوماسیون که تراکم تجهیزات در آنها زیاد است اهمیت زیادی دارد.
کلید حرارتی Schneider GV2ME02 با طراحی استاندارد و کیفیت ساخت بالا، عملکرد مطمئنی در شرایط کاری مختلف ارائه میدهد. استفاده از این محصول باعث کاهش احتمال سوختن موتور، کم شدن هزینه تعمیرات و افزایش پایداری سیستم الکتریکی میشود.
همچنین قابلیت ریست دستی پس از رفع خطا، باعث میشود نیازی به تعویض تجهیز پس از هر بار عملکرد حفاظتی وجود نداشته باشد.
کاربردهای کلید حرارتی اشنایدر GV2ME02 رنج 0.16 تا 0.25 آمپر
کلید حرارتی اشنایدر GV2ME02 در کاربردهایی استفاده میشود که موتورهای الکتریکی کوچک با جریان بسیار پایین در مدار قرار دارند. این محصول در صنایع مختلف از جمله اتوماسیون صنعتی، تجهیزات کنترلی، ماشینآلات دقیق و سیستمهای مکانیکی سبک کاربرد دارد.
از کاربردهای رایج این مدل میتوان به حفاظت موتورهای کوچک پمپ، فنهای کممصرف، تجهیزات انتقال کوچک، دستگاههای مونتاژ و ماشینآلات آزمایشگاهی اشاره کرد.
در سیستمهایی که تعداد زیادی موتور کوچک در کنار یکدیگر فعالیت میکنند، استفاده از کلید حرارتی اشنایدر GV2ME02 کمک میکند هر موتور به صورت مستقل محافظت شود و خرابی یک بخش باعث ایجاد مشکل گسترده در سیستم نشود.
مشخصات فنی کلید حرارتی اشنایدر GV2ME02 رنج 0.16 تا 0.25 آمپر
برند: اشنایدر الکتریک (Schneider Electric)
مدل: GV2ME02
سری محصول: TeSys GV2
نوع تجهیز: کلید حرارتی حفاظت موتور
رنج تنظیم جریان: 0.16 تا 0.25 آمپر
تعداد پل: سه پل
نوع حفاظت: حرارتی و مغناطیسی
کاربرد اصلی: حفاظت موتورهای الکتریکی کوچک
ولتاژ عایقی نامی: 690 ولت AC
فرکانس کاری: 50/60 هرتز
استاندارد تولید: IEC 60947-2 و IEC 60947-4-1
نوع عملکرد: قطع و وصل دستی همراه با حفاظت خودکار
روش نصب: نصب داخل تابلو برق
قابلیت ریست: دستی پس از رفع خطا
سازگاری: مناسب استفاده با تجهیزات کنترلی صنعتی اشنایدر
نکات مهم هنگام خرید کلید حرارتی اشنایدر GV2ME02
هنگام خرید کلید حرارتی اشنایدر GV2ME02 باید ابتدا جریان واقعی موتور بررسی شود. مهمترین نکته در انتخاب این تجهیز، هماهنگی رنج تنظیم جریان کلید با مقدار جریان درجشده روی پلاک موتور است.
اگر رنج کلید بیش از مقدار مورد نیاز انتخاب شود، حساسیت حفاظت کاهش پیدا میکند و ممکن است موتور در شرایط خطرناک به موقع قطع نشود. همچنین انتخاب رنج کمتر میتواند باعث قطعهای غیرضروری در زمان کار عادی موتور شود.
شرایط نصب نیز اهمیت زیادی دارد. دمای محیط، تهویه تابلو، کیفیت اتصالات و جلوگیری از ورود گردوغبار میتوانند روی عملکرد طولانیمدت کلید حرارتی اشنایدر GV2ME02 تأثیرگذار باشند.
انتخاب محصول اصلی اشنایدر الکتریک نیز باعث میشود مشخصات حفاظتی تجهیز مطابق استانداردهای اعلامشده باقی بماند.
تفاوت کلید حرارتی GV2ME02 با مدلهای دیگر سری GV2
مدل GV2ME02 نسبت به مدلهایی مانند GV2ME03، GV2ME04 و GV2ME05 دارای محدوده تنظیم جریان پایینتری است. این تفاوت باعث میشود برای موتورهای بسیار کوچک که نیازمند حفاظت حساس هستند، انتخاب مناسبتری باشد.
هر مدل از سری GV2 برای یک محدوده مشخص جریان طراحی شده و انتخاب صحیح آن باید بر اساس مشخصات الکتریکی موتور انجام شود. استفاده از GV2ME02 در مدارهای سازگار باعث میشود حفاظت دقیقتر و عملکرد مطمئنتری ایجاد شود.
سوالات متداول کلید حرارتی اشنایدر GV2ME02 رنج 0.16 تا 0.25 آمپر
کلید حرارتی اشنایدر GV2ME02 برای چه نوع موتورهایی استفاده میشود؟
این مدل برای موتورهای الکتریکی کوچک با جریان نامی بین 0.16 تا 0.25 آمپر مناسب است و در تجهیزات صنعتی کممصرف کاربرد دارد.
آیا تنظیم جریان GV2ME02 باید هنگام نصب تغییر کند؟
تنظیم جریان باید بر اساس مقدار جریان واقعی موتور انجام شود و نباید بدون بررسی مشخصات موتور تغییر داده شود.
آیا کلید حرارتی GV2ME02 میتواند از موتور در برابر کاهش ولتاژ محافظت کند؟
وظیفه اصلی این تجهیز حفاظت در برابر اضافهبار و اتصال کوتاه است و برای حفاظت اختصاصی در برابر افت ولتاژ باید تجهیزات مناسب دیگری استفاده شود.
چه دلیلی باعث گرم شدن بیش از حد کلید حرارتی اشنایدر GV2ME02 میشود؟
شل بودن اتصالات، عبور جریان بیشتر از محدوده تنظیمی یا شرایط نامناسب نصب میتواند باعث افزایش دمای غیرعادی شود.
آیا استفاده از GV2ME02 در تابلوهای اتوماسیون صنعتی امکانپذیر است؟
بله، به دلیل ابعاد مناسب و قابلیت هماهنگی با تجهیزات کنترلی، این مدل در بسیاری از تابلوهای اتوماسیون مورد استفاده قرار میگیرد.
