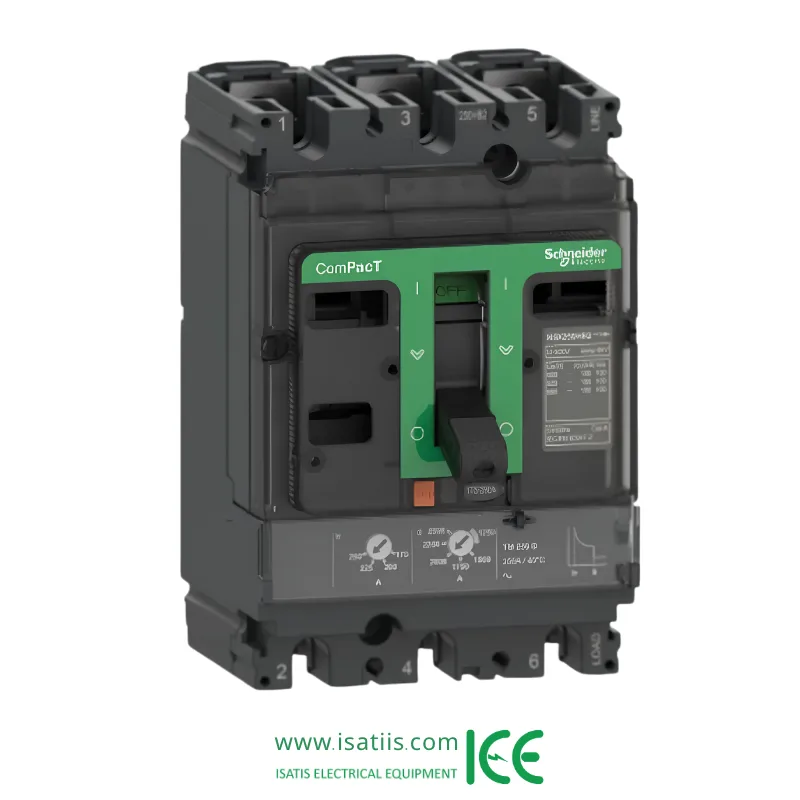

کلید اتوماتیک اشنایدر 25 آمپر سه پل 25kA C10B3TM025 یکی از تجهیزات حفاظتی پرکاربرد در سیستمهای توزیع برق صنعتی است که برای محافظت مدارها در برابر اضافهبار و اتصال کوتاه طراحی شده است.
این کلید از محصولات سری Compact NSX برند اشنایدر الکتریک بوده و با ساختار مقاوم، عملکرد دقیق و قابلیت اطمینان بالا در تابلوهای برق مورد استفاده قرار میگیرد.
کلید اتوماتیک اشنایدر C10B3TM025 با جریان نامی 25 آمپر و قدرت قطع 25kA، امکان حفاظت مناسب از کابلها، تجهیزات الکتریکی و مصرفکنندههای صنعتی را فراهم میکند.
طراحی سه پل این مدل باعث شده است برای مدارهای سهفاز و سیستمهای توزیع صنعتی گزینهای مناسب باشد.
معرفی کلید اتوماتیک اشنایدر C10B3TM025 سه پل 25 آمپر
کلید اتوماتیک اشنایدر C10B3TM025 یک کلید حفاظتی اتوماتیک از نوع MCCB است که برای کنترل و حفاظت مدارهای قدرت در کاربردهای صنعتی طراحی شده است. این محصول با داشتن سه پل، قابلیت استفاده در شبکههای سهفاز را دارد و میتواند جریانهای غیرمجاز را تشخیص داده و مدار را قطع کند.
در سیستمهای الکتریکی، عواملی مانند افزایش ناگهانی بار، اتصال کوتاه، خرابی تجهیزات یا مشکلات سیمکشی میتوانند باعث عبور جریان بیش از حد مجاز شوند. ادامه این وضعیت ممکن است موجب آسیب دیدن کابلها، تجهیزات و حتی ایجاد خطرات ایمنی شود. کلید اتوماتیک اشنایدر 25 آمپر سه پل 25kA C10B3TM025 با عملکرد حفاظتی خود، در زمان مناسب مدار را قطع کرده و از تجهیزات محافظت میکند.
این مدل به دلیل قدرت قطع 25 کیلوآمپر، برای محیطهایی مناسب است که سطح جریان خطا در محدوده متوسط قرار دارد. استفاده از کلیدهای اتوماتیک با قدرت قطع مناسب یکی از عوامل مهم در طراحی صحیح تابلوهای برق صنعتی محسوب میشود.
نحوه عملکرد کلید اتوماتیک اشنایدر C10B3TM025
عملکرد کلید اتوماتیک اشنایدر C10B3TM025 بر اساس دو مکانیزم اصلی حفاظت حرارتی و مغناطیسی انجام میشود. بخش حرارتی وظیفه تشخیص اضافهبار را بر عهده دارد. زمانی که جریان عبوری برای مدت مشخصی بیشتر از مقدار مجاز شود، مکانیزم حرارتی فعال شده و فرمان قطع مدار صادر میشود.
بخش مغناطیسی برای مقابله با اتصال کوتاه طراحی شده است. در این شرایط که جریان خطا بسیار بالا است، سیستم مغناطیسی کلید در مدت زمان بسیار کوتاه عمل کرده و مدار را قطع میکند.
این عملکرد ترکیبی باعث میشود کلید اتوماتیک اشنایدر C10B3TM025 بتواند هم از تجهیزات در برابر افزایش تدریجی جریان و هم در برابر خطاهای ناگهانی محافظت کند.
برخلاف فیوزهای معمولی، پس از رفع خطا امکان وصل مجدد کلید وجود دارد و نیازی به تعویض تجهیز حفاظتی نیست. این ویژگی باعث کاهش زمان توقف سیستم و هزینههای نگهداری میشود.
مزایای استفاده از کلید اتوماتیک اشنایدر 25 آمپر سه پل
استفاده از کلید اتوماتیک اشنایدر 25 آمپر سه پل 25kA C10B3TM025 مزایای متعددی برای سیستمهای برق صنعتی دارد. مهمترین مزیت این محصول، حفاظت قابل اعتماد از مدارهای قدرت در برابر خطاهای الکتریکی است.
قدرت قطع 25kA این کلید باعث میشود در شرایط اتصال کوتاه، توانایی قطع جریان خطا را داشته باشد و از آسیب جدی به تجهیزات جلوگیری کند. همچنین ساختار مقاوم بدنه و قطعات داخلی، امکان استفاده طولانیمدت در محیطهای صنعتی را فراهم میکند.
کلید اتوماتیک Schneider C10B3TM025 دارای طراحی استاندارد بوده و امکان نصب آسان در تابلوهای برق را فراهم میکند. این ویژگی باعث کاهش زمان نصب و سادهتر شدن فرآیند نگهداری خواهد شد.
از دیگر مزایای این کلید میتوان به عملکرد پایدار، قابلیت ریست پس از قطع حفاظتی، افزایش ایمنی سیستم و هماهنگی با سایر تجهیزات حفاظتی اشاره کرد.
کاربردهای کلید اتوماتیک اشنایدر C10B3TM025 در صنعت
کلید اتوماتیک اشنایدر C10B3TM025 در بسیاری از تابلوهای برق صنعتی و سیستمهای توزیع انرژی مورد استفاده قرار میگیرد. این محصول برای حفاظت فیدرها، تجهیزات الکتریکی، ماشینآلات صنعتی و مدارهای سهفاز کاربرد دارد.
از کاربردهای مهم این مدل میتوان به تابلوهای توزیع کارخانهها، سیستمهای کنترل صنعتی، تجهیزات موتورخانه، پروژههای ساختمانی بزرگ و مراکز صنعتی اشاره کرد.
در مدارهایی که نیاز به حفاظت دقیق در برابر اضافهبار و اتصال کوتاه وجود دارد، استفاده از یک کلید اتوماتیک مناسب مانند C10B3TM025 باعث افزایش ایمنی و کاهش احتمال خرابی تجهیزات میشود.
همچنین در پروژههایی که هماهنگی بین تجهیزات حفاظتی اهمیت دارد، استفاده از محصولات سری Compact اشنایدر باعث ایجاد یک سیستم حفاظتی استاندارد و قابل اعتماد میشود.
مشخصات فنی کلید اتوماتیک اشنایدر 25 آمپر سه پل 25kA C10B3TM025
برند: اشنایدر الکتریک (Schneider Electric)
مدل: C10B3TM025
سری محصول: Compact NSX
نوع تجهیز: کلید اتوماتیک کامپکت (MCCB)
جریان نامی: 25 آمپر
تعداد پل: سه پل
قدرت قطع اتصال کوتاه: 25kA
نوع حفاظت: حرارتی و مغناطیسی
کاربرد: حفاظت مدارهای قدرت و توزیع برق صنعتی
ولتاژ کاری نامی: مناسب شبکههای فشار ضعیف صنعتی
استاندارد ساخت: IEC 60947-2
نوع نصب: نصب داخل تابلو برق
قابلیت ریست: دستی پس از رفع خطا
کاربرد اصلی: حفاظت کابل، تجهیزات و مدارهای سهفاز
نکات مهم هنگام خرید کلید اتوماتیک اشنایدر C10B3TM025
هنگام خرید کلید اتوماتیک اشنایدر C10B3TM025 باید پارامترهایی مانند جریان نامی مدار، سطح اتصال کوتاه شبکه، تعداد پل و شرایط کاری بررسی شود.
یکی از مهمترین موارد، انتخاب قدرت قطع مناسب است. اگر قدرت قطع کلید کمتر از جریان اتصال کوتاه احتمالی شبکه باشد، عملکرد حفاظتی آن تضمینشده نخواهد بود. مدل C10B3TM025 با قدرت قطع 25kA برای بسیاری از کاربردهای صنعتی متوسط گزینه مناسبی محسوب میشود.
همچنین باید جریان نامی کلید با ظرفیت کابلها و تجهیزات متصل هماهنگ باشد تا حفاظت مدار به شکل صحیح انجام شود.
انتخاب محصول اصلی اشنایدر الکتریک اهمیت زیادی دارد، زیرا کلیدهای اتوماتیک نقش مهمی در ایمنی تجهیزات و جلوگیری از خسارتهای ناشی از خطاهای الکتریکی دارند.
تفاوت کلید اتوماتیک C10B3TM025 با کلیدهای مشابه
تفاوت اصلی کلید اتوماتیک اشنایدر C10B3TM025 با مدلهای مشابه در میزان جریان نامی و قدرت قطع آن است. مدلهایی با جریان بالاتر برای مدارهای پرمصرفتر و مدلهایی با قدرت قطع متفاوت برای سطوح مختلف خطای شبکه طراحی شدهاند.
انتخاب مدل مناسب باید بر اساس شرایط واقعی شبکه برق انجام شود. استفاده از کلید با جریان یا قدرت قطع نامناسب میتواند باعث کاهش سطح حفاظت سیستم شود.
سوالات متداول کلید اتوماتیک اشنایدر 25 آمپر سه پل 25kA C10B3TM025
کلید اتوماتیک اشنایدر C10B3TM025 برای چه مدارهایی مناسب است؟
این مدل برای مدارهای سهفاز صنعتی، تابلوهای توزیع و حفاظت تجهیزات الکتریکی با جریان 25 آمپر استفاده میشود.
تفاوت قدرت قطع 25kA در این کلید چه اهمیتی دارد؟
قدرت قطع نشان میدهد کلید تا چه میزان جریان اتصال کوتاه را میتواند بدون آسیب قطع کند و باید با سطح خطای شبکه هماهنگ باشد.
آیا کلید C10B3TM025 قابلیت استفاده مجدد بعد از قطع را دارد؟
بله، پس از رفع علت خطا میتوان کلید را مجدداً وصل و مورد استفاده قرار داد.
آیا این کلید برای حفاظت موتور نیز قابل استفاده است؟
در برخی کاربردها قابل استفاده است، اما برای حفاظت کامل موتور معمولاً باید تجهیزات تخصصی حفاظت موتور نیز در نظر گرفته شود.
چگونه جریان مناسب کلید اتوماتیک اشنایدر انتخاب میشود؟
انتخاب جریان باید بر اساس جریان مصرفی مدار، ظرفیت کابلها، نوع بار و شرایط کاری سیستم انجام شود.
