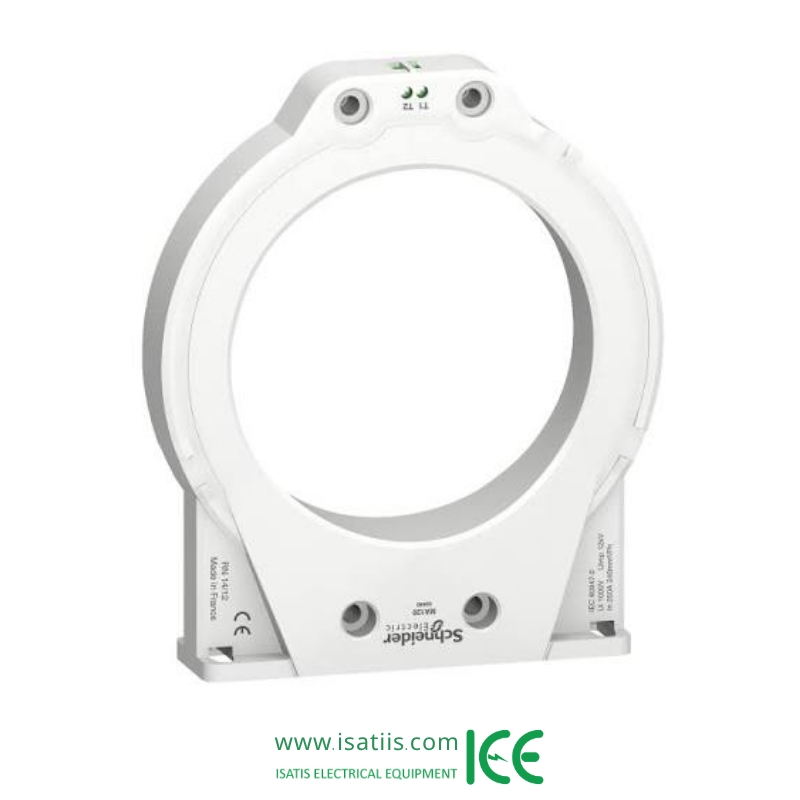

سیتی کوربالانس اشنایدر مدل 50439 یکی از تجهیزات حفاظتی سیستمهای الکتریکی است که برای تشخیص جریان نشتی، جریان باقیمانده و خطاهای اتصال زمین در مدارهای قدرت استفاده میشود. این تجهیز با ساختار حلقوی و عبور تمام هادیهای مدار از داخل هسته خود، امکان تشخیص دقیق اختلاف جریان و ارسال فرمان به تجهیزات حفاظتی را فراهم میکند.
CT کوربالانس 50439 با قطر داخلی 80 میلیمتر و قابلیت عبور جریان تا 160 آمپر، برای تابلوهای برق صنعتی، سیستمهای توزیع انرژی و تجهیزات با ظرفیت بالاتر نسبت به مدلهای کوچکتر طراحی شده است.
این محصول با افزایش سرعت تشخیص خطا، نقش مهمی در حفاظت از تجهیزات الکتریکی و کاهش خطرات ناشی از نشتی جریان دارد.
معرفی سیتی کوربالانس اشنایدر 50439
سیتی کوربالانس (Core Balance Current Transformer) مدل 50439 یک ترانس جریان حلقوی مخصوص اندازهگیری جریان باقیمانده در سیستمهای حفاظتی است.
در این تجهیز، تمامی هادیهای مدار از داخل هسته عبور میکنند و در شرایط عادی، مجموع جریانهای عبوری باعث ایجاد تعادل مغناطیسی در هسته میشود.
در صورت ایجاد جریان نشتی، تعادل از بین رفته و CT سیگنال لازم را برای عملکرد رله حفاظتی ایجاد میکند.
مشخصات فنی سیتی کوربالانس اشنایدر 50439
- برند: اشنایدر الکتریک (Schneider Electric)
- مدل: 50439
- نوع تجهیز: CT کوربالانس
- قطر داخلی هسته: 80 میلیمتر
- جریان قابل عبور: 160 آمپر
- نوع کاربرد: تشخیص جریان نشتی و خطای زمین
- مناسب برای سیستمهای حفاظتی الکتریکی
نحوه عملکرد CT کوربالانس 50439
در حالت عادی، جریان عبوری از هادیهای مدار دارای تعادل بوده و میدان مغناطیسی ایجادشده در هسته CT یکدیگر را خنثی میکند.
زمانی که بخشی از جریان از مسیر غیرعادی مانند زمین عبور کند، اختلاف جریان ایجاد شده و باعث تولید سیگنال خروجی در CT میشود.
این سیگنال به رله حفاظت نشتی یا سیستم کنترل ارسال شده و فرآیند قطع یا هشدار را فعال میکند.
کاربردهای سیتی کوربالانس اشنایدر 50439
این مدل برای مدارهایی که جریان بالاتر و فضای عبور کابل بیشتری دارند، استفاده میشود.
- تابلوهای برق صنعتی
- سیستمهای توزیع انرژی
- ماشینآلات صنعتی بزرگ
- مدارهای حفاظت خطای زمین
- تجهیزات قدرت
- سیستمهای پایش جریان نشتی
مزایای استفاده از سیتی کوربالانس اشنایدر 50439
این تجهیز با تشخیص سریع جریانهای غیرعادی، باعث افزایش ایمنی تجهیزات و کاهش احتمال آسیبهای ناشی از خطاهای الکتریکی میشود.
از مزایای مدل 50439 میتوان به قطر داخلی بزرگتر، قابلیت عبور جریان بالاتر، تشخیص دقیق نشتی جریان، نصب آسان، طراحی مقاوم صنعتی و کیفیت ساخت اشنایدر اشاره کرد.
تفاوت 50439 با 50438 و 50437
تفاوت اصلی این مدلها در قطر داخلی هسته و ظرفیت عبور جریان است.
مدل 50437 دارای قطر داخلی 30 میلیمتر و جریان 65 آمپر، مدل 50438 دارای قطر داخلی 50 میلیمتر و جریان 85 آمپر و مدل 50439 دارای قطر داخلی 80 میلیمتر و جریان 160 آمپر است.
مدل 50439 برای مدارهایی با کابلهای بزرگتر یا جریان کاری بالاتر انتخاب مناسبتری خواهد بود.
نکات مهم هنگام خرید سیتی کوربالانس اشنایدر 50439
قبل از خرید باید اندازه کابلها، فضای نصب، جریان عبوری مدار، نوع رله حفاظتی و حساسیت مورد نیاز سیستم بررسی شود.
انتخاب درست قطر داخلی CT باعث عملکرد دقیقتر سیستم حفاظت و جلوگیری از خطا در اندازهگیری خواهد شد.
پرسشهای متداول درباره سیتی کوربالانس اشنایدر 50439
سیتی کوربالانس 50439 چه کاربردی دارد؟
برای تشخیص جریان نشتی و خطای زمین در مدارهای الکتریکی با ظرفیت بالاتر استفاده میشود.
قطر داخلی مدل 50439 چقدر است؟
این مدل دارای قطر داخلی 80 میلیمتر است.
جریان قابل عبور از CT مدل 50439 چقدر است؟
این مدل قابلیت عبور جریان تا 160 آمپر را دارد.
چه زمانی باید از 50439 به جای مدلهای کوچکتر استفاده کرد؟
زمانی که کابلها، تعداد هادیها یا جریان مدار نسبت به مدلهای کوچکتر بیشتر باشد، این مدل انتخاب مناسبتری است.
